Indentador

Clique nas imagens para ampliar

Saiba mais sobre Indentador

Os métodos de medição de dureza basicamente possuem em comum um mecanismo produtor de força - definida por norma técnica - e que atua sobre um elemento que vai provocar a deformação, (conhecido como penetrador ou indentador) e um sistema de medição para avaliar a deformação provocada.

 A deformação poderá ser medida através de duas maneiras:

Pela profundidade: Este processo ocorre na medição Rockwell, Barcol, Shore, Webster, etc.

Pelo diâmetro ou diagonal da impressão: Este processo ocorre na medição Brinell, Vickers e Knoop.

A geometria do material bem como também sua dureza, são definidos por norma técnica, de acordo com a escala adotada. Os indentadores mais utilizados são fabricados em diamante, tungstênio e aço.

A fabricação do indentador esférico de tungstênio segue orientações definidas pelas normas DIN, ASTM e NBR. As características de diâmetro, grau de esferoidização e rugosidade são importantes no sistema de medição.

Na fabricação dos indentadores Vickers e Knoop, existe um controle dos ângulos das arestas, ângulos e rugosidade das faces, bem como definições rígidas referentes a formação do vértice.

O indentador de diamante Rockwell possui suas características definidas quanto ao ângulo do cone (120°) quanto ao raio da ponta e quanto à sua rugosidade.

Para medições de durezas muito altas, utiliza-se indentador de diamante através das seguintes escalas:

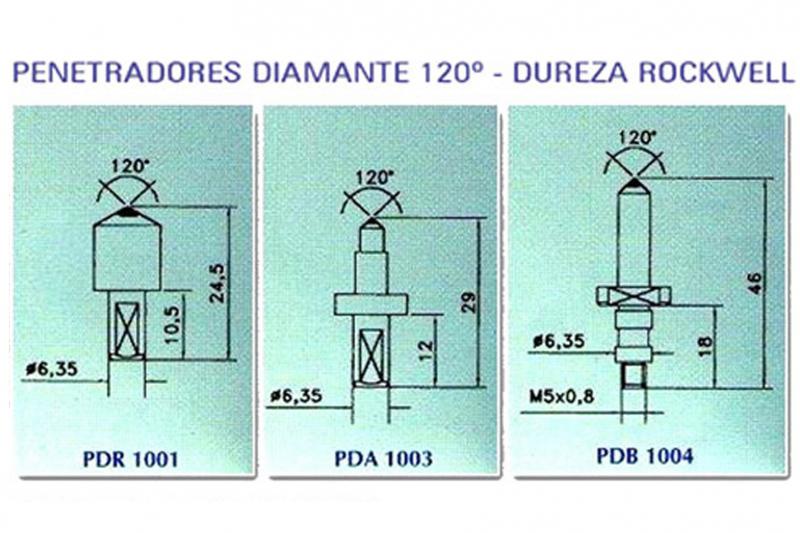

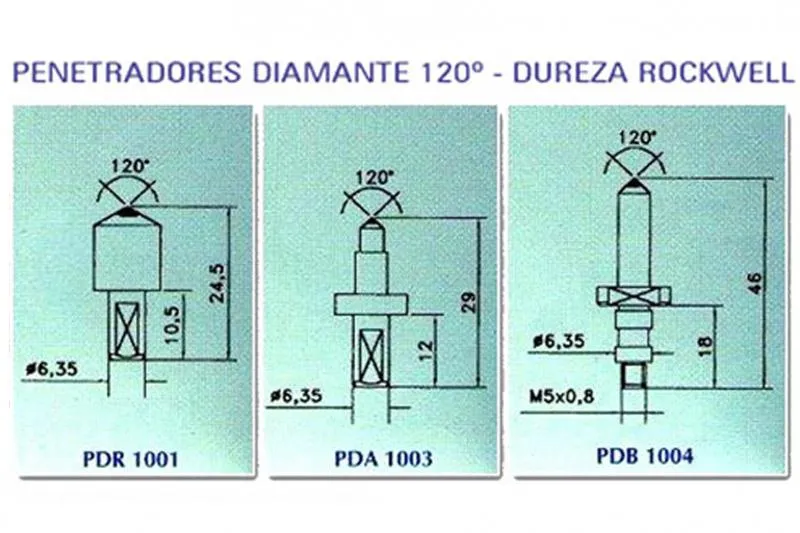

• Medição na escala Rockwell: cone de diamante de 120°, nas escalas HRC, HRA, 15N, 30N ou 45N;

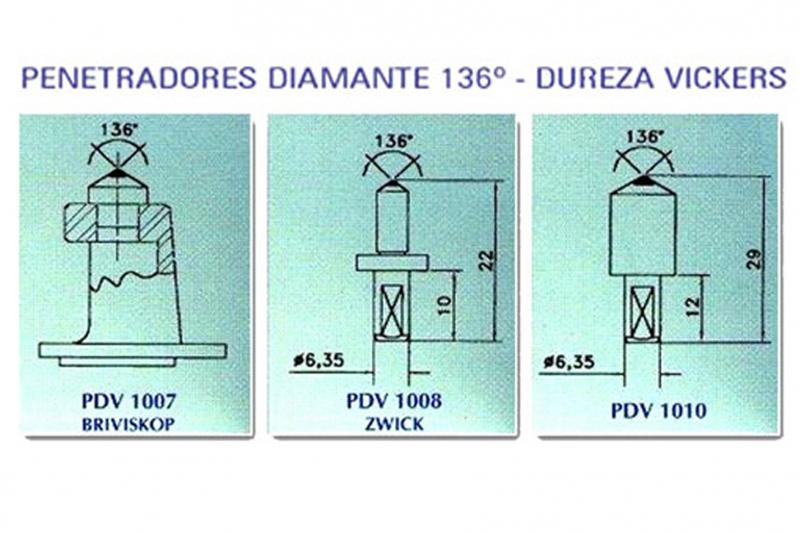

• Medição na escala Vickers: diamante piramidal com o ângulo de 136º.
• Medição na escala Knoop: diamante de 172,5°;

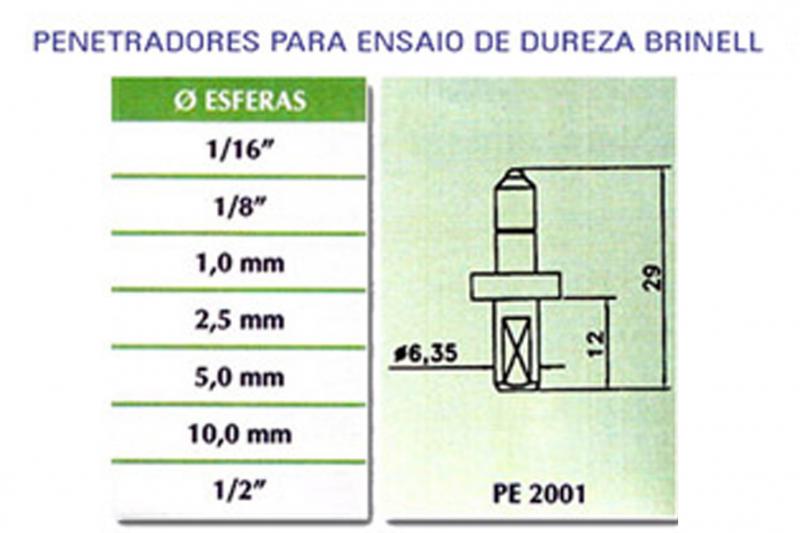

Na medição de durezas médias ou baixas, utiliza-se indentador esférico de tungstênio nas escalas Rockwell HRB, HRF, HRG, HRE, HRK, HN15T, HR30T ou HR45T. Podemos medir as durezas baixas e médias através do método Brinell, com cargas de 3000 Kgf, 750 Kgf ou 187,5 Kgf ou indentador de aço, como o utilizado na dureza Barcol, Webster ou Shore.

Importante lembrar que as esferas de aço cromo, conforme a norma ABNT NBR, não devem mais ser utilizadas no processo de medição de dureza Rockwell ou Brinell, devido suas caracteristicas.

A DUROCONTROL fornece todos os tipos de indentadores padronizados e também modelos sob projeto. Os indentadores de diamante são produzidos com pedras naturais. Não fabricamos com pedras sintéticas.

A DUROCONTROL possui uma estrutura voltada ao conserto de penetradores de diamantes.

Mantemos também um departamento técnico a sua disposição para sanar suas dúvidas.
